How To Buld A RFID Based Door Lock Security System

In this article, we will make a simple Buld A RFID Based Door Lock Security System using Arduino Nano. Step by step, we will see how this system is built, how it works, what components are needed, its circuit diagram, and complete working code.

This project is very useful because security has become an important part of our daily life, and technology can make it even stronger.

Here, we will use an Arduino Nano, RFID module (RC522), 16×2 LCD (without I2C), servo motor, buzzer, and a red LED.
Only the authorized RFID card will unlock the door, and unauthorized cards will be denied.

You can use this project in school projects, college final-year projects, science exhibitions, home door security, garage locking, and more.
A video tutorial for this project is also available on my YouTube channel Plasma Science. I will give the link at the end of this article so you can watch it if needed.

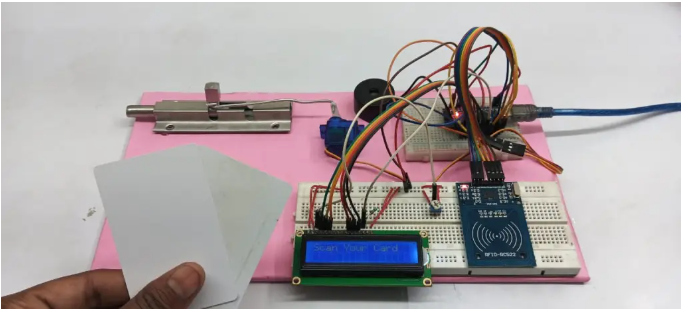

RFID-Based Door Lock System

RFID Based Door Lock Security System Works

When you bring an RFID card near the RFID Reader (RC522), it reads the unique ID (UID) of the card and sends it to the Arduino Nano.

  1. The Arduino checks if the scanned UID is authorized or not.
  2. If the card is authorized, the Arduino sends a signal to the servo motor, and the motor rotates to unlock the door.
    • The LCD shows “Access Granted”.
    • After a few seconds, the door locks again.
  3. If the card is unauthorized, the Arduino gives a signal to the buzzer and the red LED.
    • The buzzer beeps,
    • The red LED turns ON,
    • The LCD shows “Access Denied”.

This way the system ensures that only registered cards can unlock the door.

Components Required For RFID Door lock Security System

  • 1. Arduino Nano :- The main controller that processes the RFID data.
  • 2. RFID Module RC522 :- Reads RFID cards and sends the UID to Arduino.
  • 3. 16×2 LCD Display (Without I2C) :- Shows messages like “Access Granted”, “Access Denied”, etc.
  • 4. Servo Motor :- Used as the lock—rotates to unlock and lock the door.
  • 5. Buzzer :- Alerts when an unauthorized card is scanned.
  • 6. Red LED (Optional) :- Glows when access is denied.
  • 7. Jumper Wires & Breadboard :- Used for making all the connections.

RFID-Based Door Lock Security System Circuit Diagram & Connections

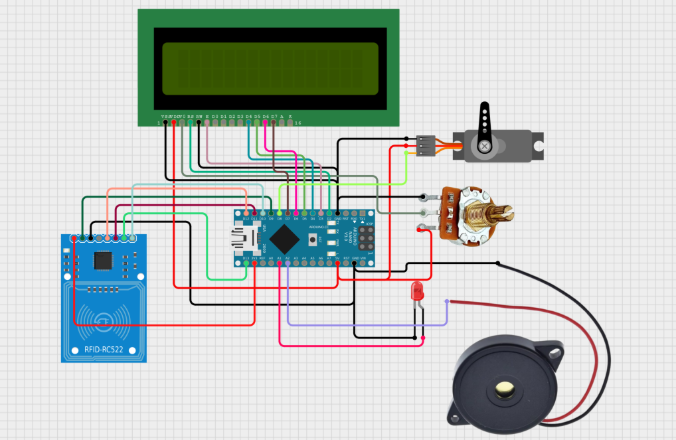

Circuit Diagram

RFID Based Door Lock Security System
RFID-Based Door Lock Security System Circuit Diagram

Pins Connections Explain

RFID Module (RC522) → Arduino Nano

  • SDA → D10
  • SCK → D13
  • MOSI → D11
  • MISO → D12
  • IRQ → Not Connected
  • GND → GND
  • RST → D9
  • 3.3V → 3.3V

16×2 LCD (Without I2C) → Arduino Nano

  • RS → D7
  • EN → D6
  • D4 → D5
  • D5 → D4
  • D6 → D3
  • D7 → D2
  • VSS, RW, K → GND
  • VDD, A → 5V

Servo Motor

  • Signal → D8
  • VCC → 5V
  • GND → GND

Buzzer & LED

  • Buzzer → D3
  • Red LED (+) → D2
  • Red LED (−) → GND

RFID Based Door Lock Security System Coding

How to Upload the Code in Arduino Nano

First, open the Arduino IDE software on your computer. After the IDE opens, go to the Tools menu and select the correct Board → Arduino Nano. Then choose the right Port where your Arduino Nano is connected.

Now copy the complete project code and paste it inside the Arduino IDE.
After that, click on the Upload (arrow) icon on the top bar.

The code will start uploading into your Arduino Nano.
Once the upload is done, your system is ready for testing.

#include <SPI.h>
#include <MFRC522.h>
#include <LiquidCrystal.h>
#include <Servo.h>

// Define RFID Module
#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);

// Define LCD Pins
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);

// Define Servo Motor
Servo doorLock;

// Define Components
const int redLED = A1;
const int buzzer = A0;
const int servoPin = 8;

// Authorized UID (Replace with your RFID tag UID)
byte authorizedUID[] = {0xC3, 0x56, 0x6C, 0xA9};

void setup() {
    Serial.begin(9600);
    SPI.begin();
    rfid.PCD_Init();

    lcd.begin(16, 2);
    lcd.print("Scan Your Card");

    pinMode(redLED, OUTPUT);
    pinMode(buzzer, OUTPUT);

    doorLock.attach(servoPin);
    doorLock.write(0); // Lock position
}

void loop() {
    if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) {
        return;
    }

    Serial.print("Card UID: ");
    bool isAuthorized = true;
    for (byte i = 0; i < 4; i++) {
        Serial.print(rfid.uid.uidByte[i], HEX);
        Serial.print(" ");
        if (rfid.uid.uidByte[i] != authorizedUID[i]) {
            isAuthorized = false;
        }
    }
    Serial.println();

    if (isAuthorized) {
        lcd.clear();
        lcd.print("Access Granted");

        digitalWrite(buzzer, HIGH);
        delay(200);
        digitalWrite(buzzer, LOW);

        doorLock.write(90); // Unlock door
        delay(3000);
        doorLock.write(0); // Lock door again
    } else {
        lcd.clear();
        lcd.print("Access Denied");

        digitalWrite(redLED, HIGH);
        for (int i = 0; i < 3; i++) {
            digitalWrite(buzzer, HIGH);
            delay(200);
            digitalWrite(buzzer, LOW);
            delay(200);
        }
        digitalWrite(redLED, LOW);
    }

    rfid.PICC_HaltA();
    rfid.PCD_StopCrypto1();
}

Door Lock System Code

RFID-Based Door Lock System Testing

✅ Step 1:

Power ON the system.
The LCD will show: “Scan Your Card”

✅ Step 2:

Bring an RFID card near the reader.
The RC522 will scan the UID and send it to the Arduino.

✅ Step 3:

If the scanned card is authorized:

  • The servo motor unlocks the door
  • The LCD shows “Access Granted”
  • After a few seconds, the door locks again automatically

✅ Step 4:

If the card is unauthorized:

  • The buzzer beeps loudly
  • The red LED turns ON
  • The LCD shows “Access Denied”

Everything resets automatically and waits for the next scan.

RFID-Based Door Lock System Video Tutoreal

how to make RFID door lock :- https://www.youtube.com/watch?v=HSLGVbhiNWw&t=12s

Conclusion

his RFID-Based Door Lock System is a smart, simple, and secure project that anyone can build using basic electronic components. It helps you understand RFID technology, Arduino programming, servo control, and LCD interfacing.
You can use this project in homes, offices, schools, labs, and garages to improve security.
Once you understand the basics, you can upgrade this system by adding features like:

  • Logging card entries
  • Adding more users
  • Using an I2C LCD
  • Connecting it with Wi-Fi
  • Using a solenoid lock

This project is perfect for beginners and a great choice for science fairs, school projects, and final-year engineering projects.
